电磁换向阀DSH081系列

首页产品中心

名称：

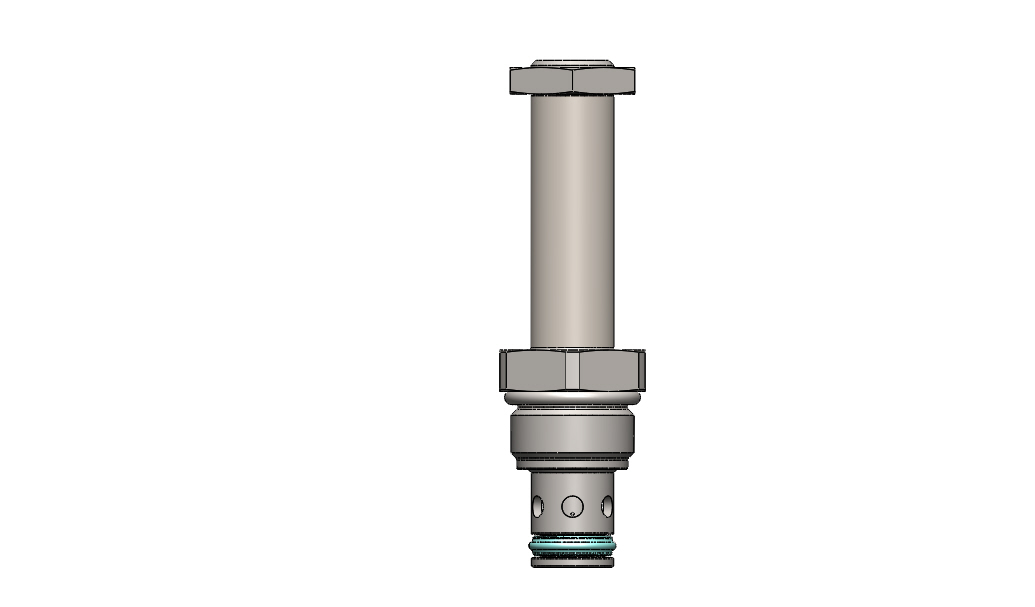

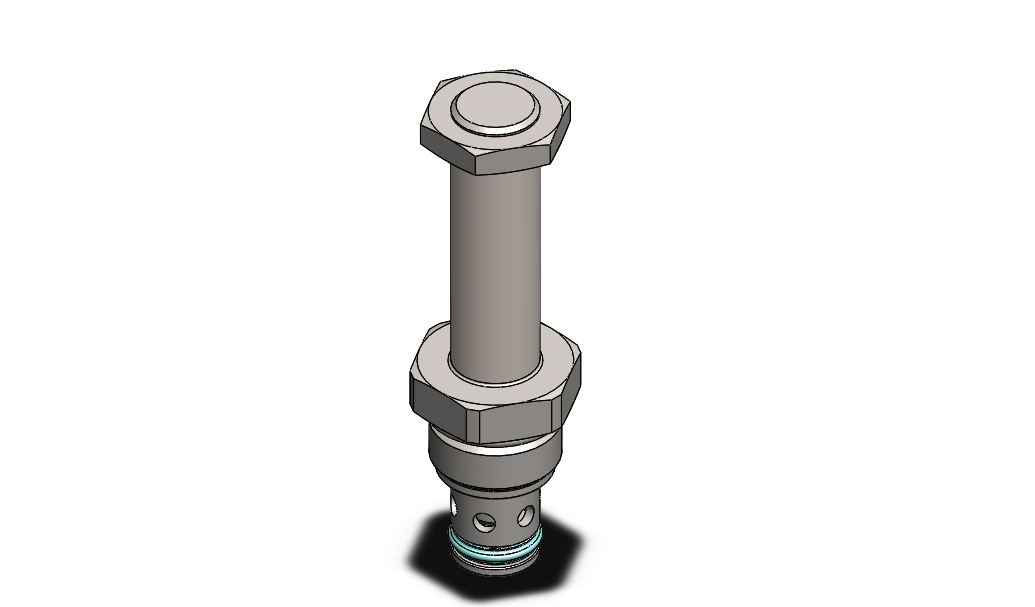

电磁换向阀

型号：

DSH081-N/C

原理图：

见下图

流量：

30L/min

压力：

350bar

产品描述：

DSH081: 二位二通锥阀。详细信息见技术提示。 2-Way Poppet Valves. For additional information see Technical Tips. 带先导式的两通螺纹插装电磁换向座阀 . 2-Way Poppet Solenoid Directional Valve with polit.

资料下载联系我们

产品优势

· 可更换的一体式封装，线圈有最小的电流消耗

· 各种线圈连接插头和电压 · 提供多种手动超控选项

· 提供快速响应 · 聚氨酯“D”形环消除了对挡圈的需求

· 球形滑阀芯，泄漏率低 ·（可选）尼龙插入式卡紧螺母可在高振动应用中提供牢固的固定

· 所有外部部件均镀锌

· Replaceable, one piece encapsulated, coils with minimal

· amperage draw · Variety of coil terminations and voltages

· Variety of manual override options available

· Fast response available

· Polyurethane “D”-Ring eliminates need for backup rings

· Spherical poppet for low leakage

·（optional) Nylon inserted jam-nut provides secure holding in high vibration applications

· All external parts zinc plated

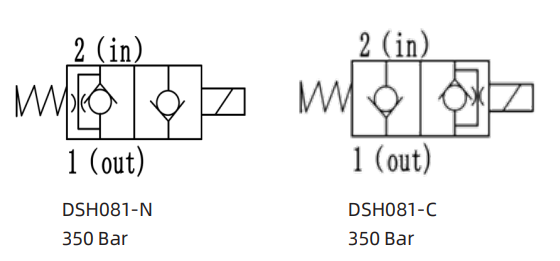

原理图


详细参数

最小操作电压 Minimum operating Voltage	额定电压的85% 85% of rated voltage at 20° C
最大工作压力 Maximum operating pressure	350 bar
最大流量 Maximum flow	30L/min
最大内泄漏量 Maximum internal leakage	5 drops/min 5滴每分
响应时间 Response Time	（DSH081-N)得电（50ms)失电（40ms) (DSH081-N) Energized(50ms),De-Energized(40ms) （DSH081-C)得电（50ms)失电（50ms) (DSH081-C)Energized(50ms),De- Energized(50ms)
操作温度范围 Operating Temp Range	-30° C to 120° C
密封圈温度范围 Seals-ring Temperature Range	-30° C to 94° C
外露零件表面处理要求External component treatment	Zn/Fe - standard Zn/Ni
安装方向 Orientation	无限制 No restrictions
重量 Weight	0.11kg
适用油温范围 Oil Temperature Range	-30°C to 120°C
适用工作介质 Fluids	矿物油或具有润滑性的合成油液 Mineral - based orsynthetics with lubricating properties
工作介质粘度范围Viscosities	6 to 420 cSt
测试液压油型号 Oil testing condition	ISO VG 46 cSt
过滤要求 Filtration	16/13 ISO Code
插孔 Cavity	VC08-2
