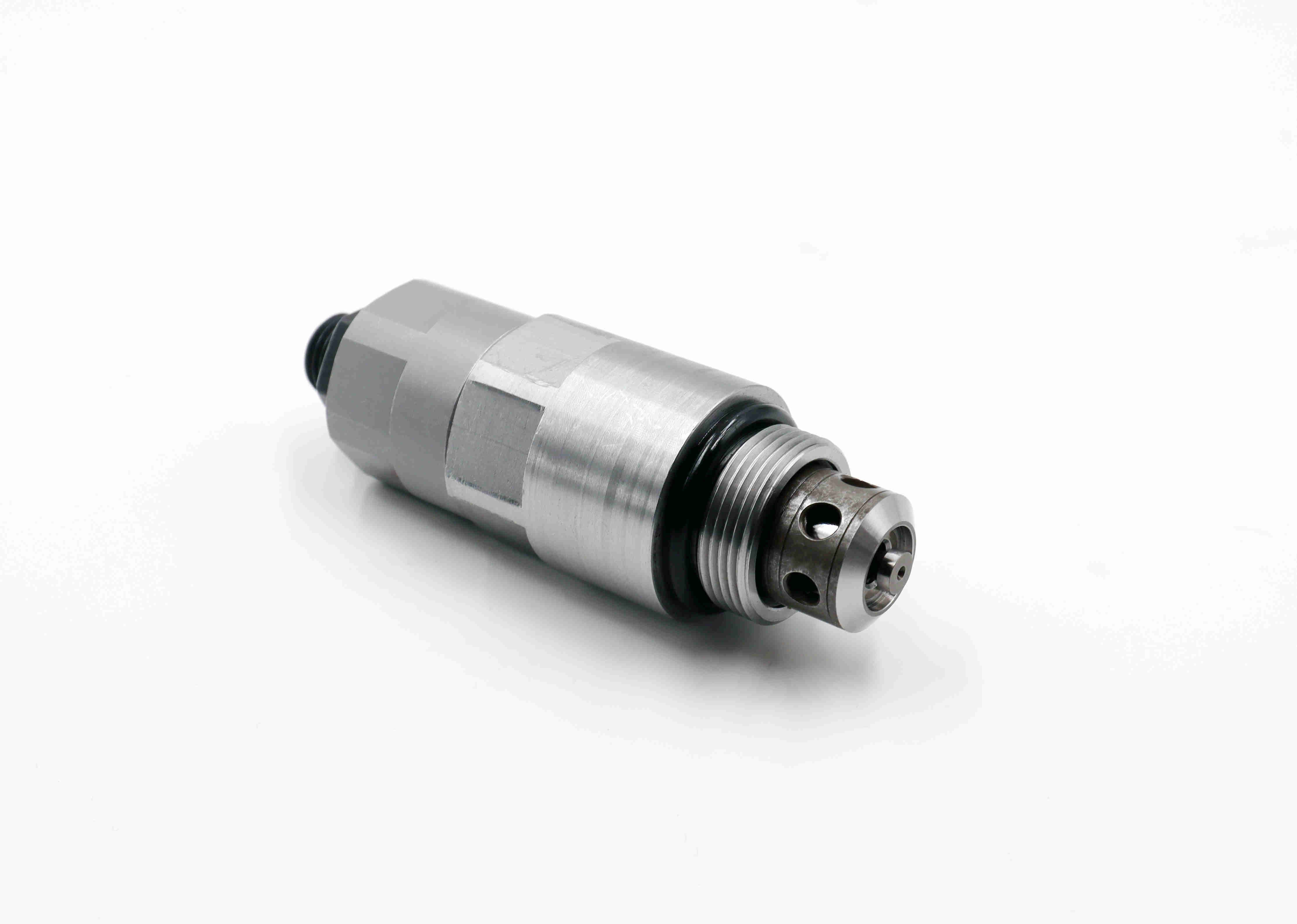

溢流阀HTRV27M-02A

首页产品中心

名称：

溢流阀

型号：

HTRV27M-02A

原理图：

流量：

160L/min

压力：

420bar

产品描述：

螺纹插装式，二级先导型，座阀式溢流阀，作为压力限制装置用于要求快速响应、低滞后的液压回路. Threaded cartridge type, two-stage pilot type, seat-valve type relief valves, used as pressure limiting devices for hydraulic circuits requiring fast response and low hysteresis.

资料下载联系我们

产品优势

螺纹插装式，二级先导型，座阀式溢流阀，作为压力限制装置用于要求快速响应、低滞后的液压回路.

Threaded cartridge type, two-stage pilot type, seat-valve type relief valves, used as pressure limiting devices for hydraulic circuits requiring fast response and low hysteresis.

详细参数

工作压力Pressure rating	420bar
设置压力 Setting pressure	查看订货选型表
最大流量 Maximum flow	160L/min
最大内泄漏量 Maximum internal leakage	1.5cc /min @80%设定压力 1.5cc /min @ 80% nominal set point
外露零件表面处理要求External component treatment	Zn/Fe - standard Zn/Ni
安装方向 Orientation	无限制 No restrictions
重量 Weight	0.485kg
适用油温范围 Oil Temperature Range	-30°C to 110°C
适用工作介质 Fluids	矿物油或具有润滑性的合成油液 Mineral - based orsynthetics with lubricating properties
工作介质粘度范围Viscosities	7,4 to 420 cSt
测试液压油型号 Oil testing condition	ISO VG 46 cSt
过滤要求 Filtration	20/18/15 ISO 4406 (maximum filtration admitted)
安装力矩 Installation torque	69-78 Nm

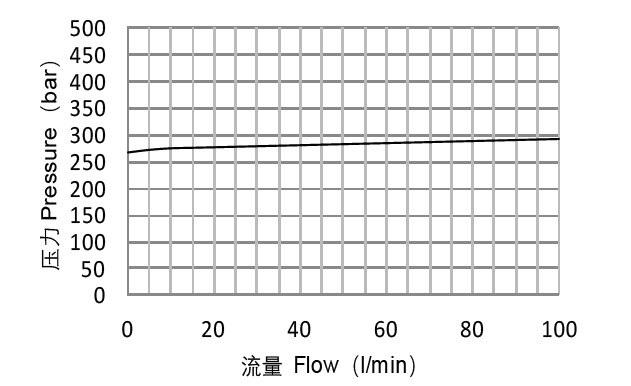

特性曲线

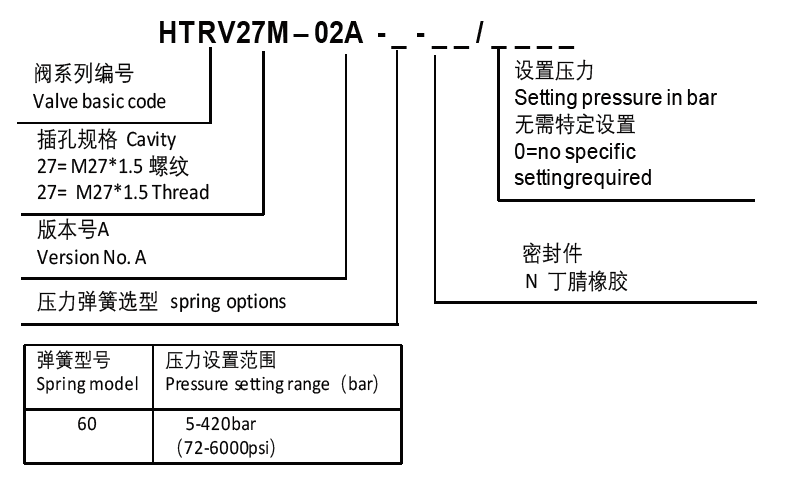

订货编号
