电磁比例阀HTSP10U系列

首页产品中心

名称：

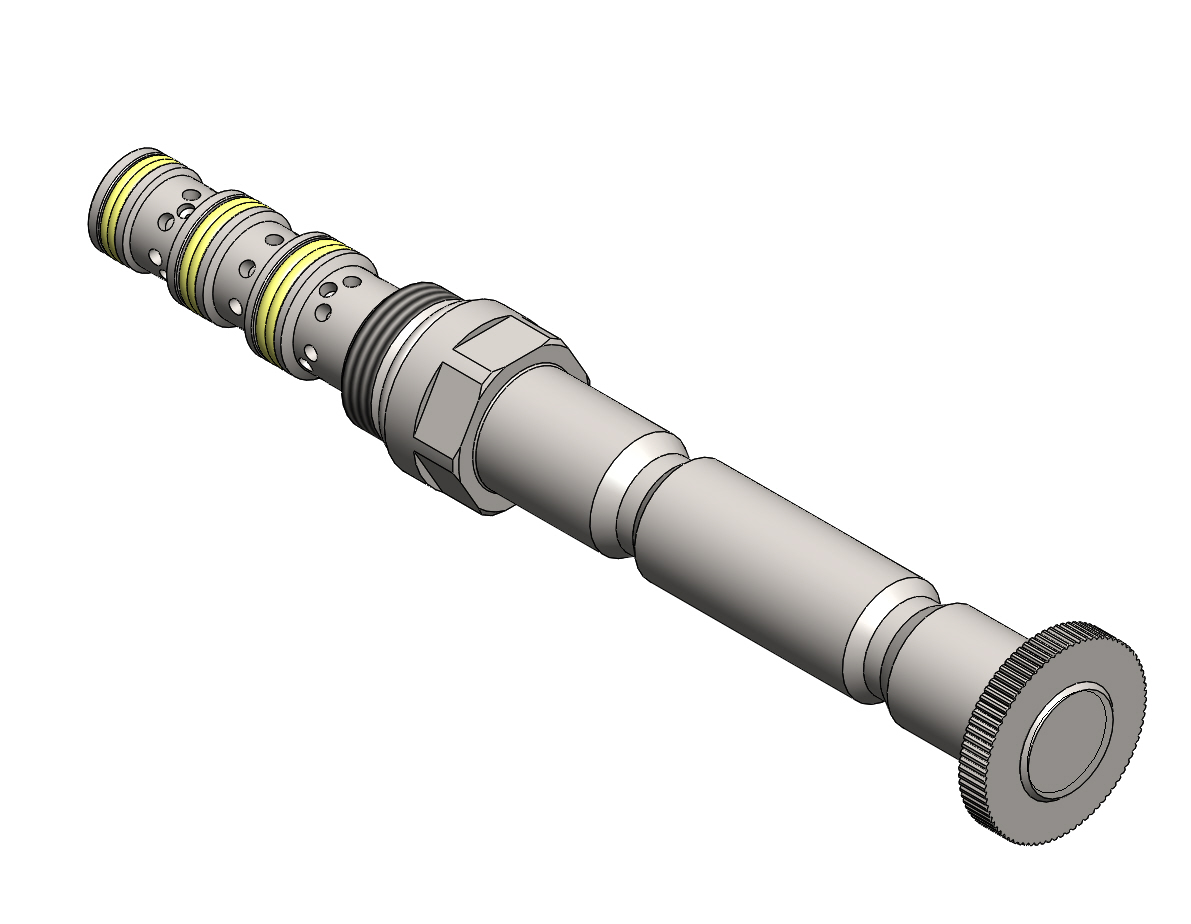

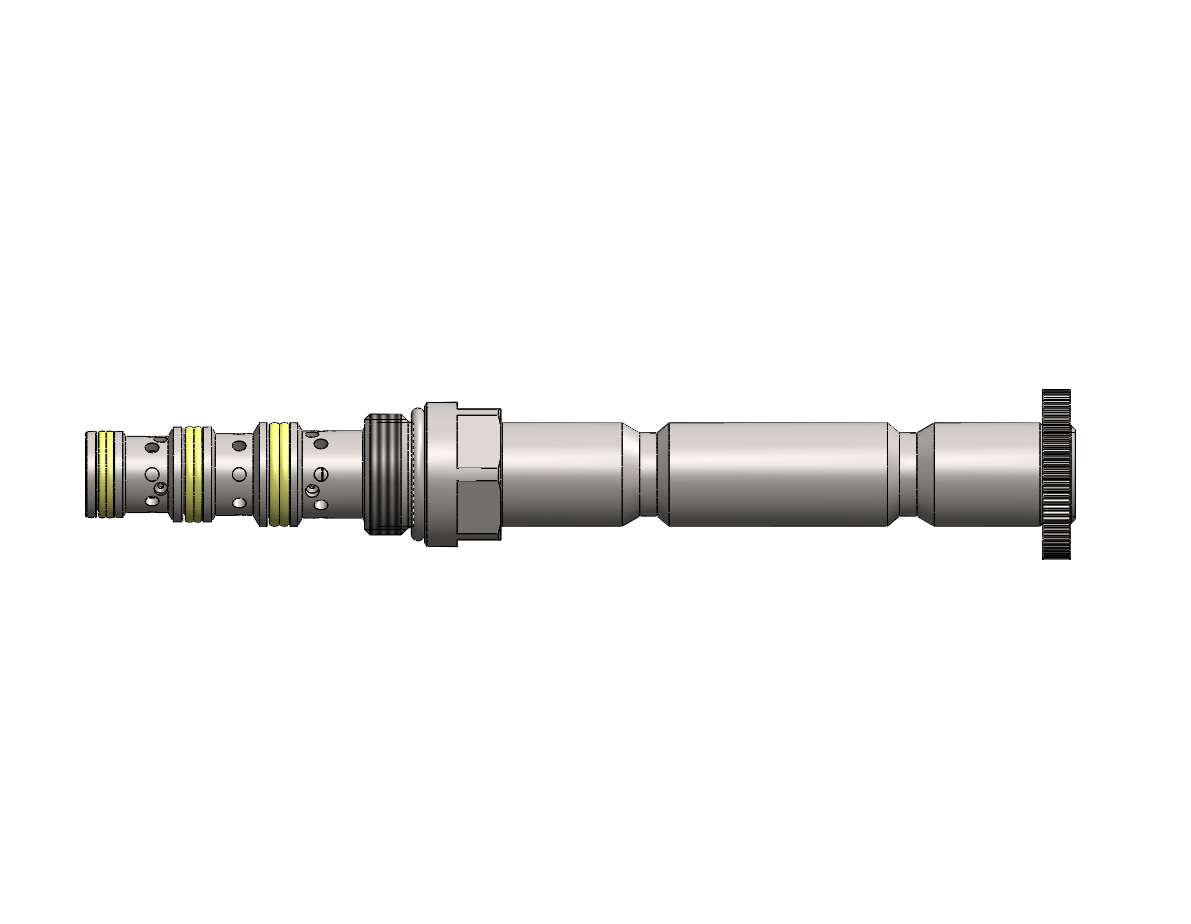

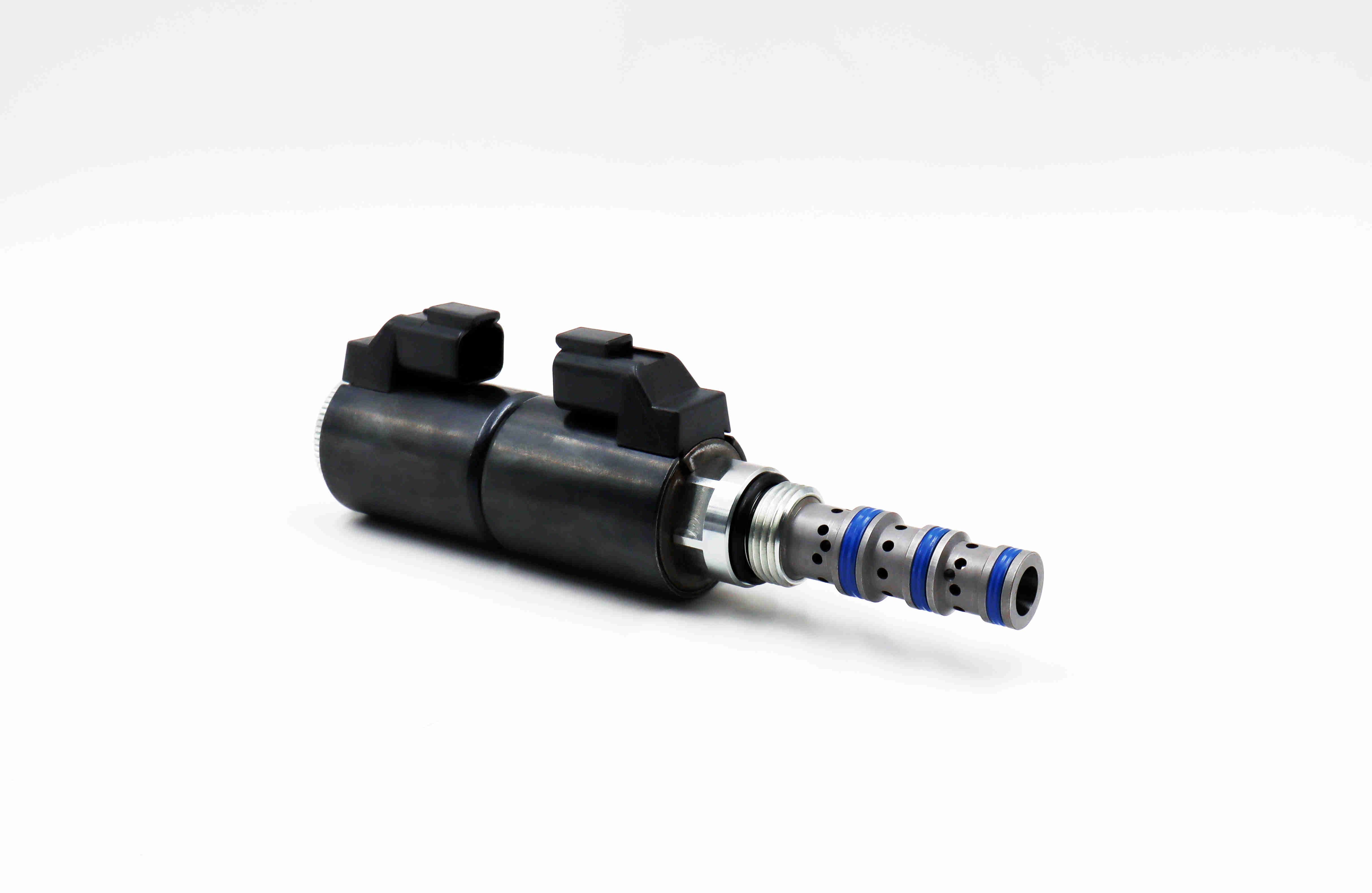

电磁比例阀

型号：

HTSP10U-03A

原理图：

流量：

20L/min

压力：

210bar

产品描述：

HTSP10U-03A: 三位四通比例流量阀。滑阀式螺纹插装电比例流量阀。 4-Way,3-Position electro proportional direct acting.A Cartridge-style Spool-type Electro –proportional flow Valve.

资料下载联系我们

产品优势

· 滑阀经过热处理硬化并经过精密加工，保证更低的內泄漏及更长的使用寿命。外部零件外表面都是经过镀锌处理和防腐蚀处理。所有零部件均采用高强度钢材制造。结构紧凑、体积小；

· 可选线圈电压、插头；

· 插件电压可互换；

· 工业通用阀孔。

· Poppet is hardened and ground to guarantee minimal wear and to extend service life. All external surfaces are zinc plated and corrosion-proof. All valve parts are made of high strength steel. Compact size;

· Optional coil voltages and terminations;

· Unitized, molded coil design;

· Industry-common cavity.

详细参数

工作压力Pressure rating	210bar

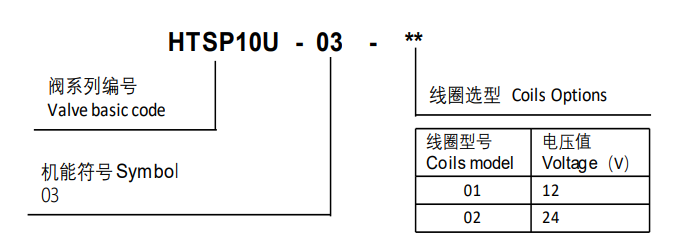

设置压力 Setting pressure	查看订货选型表
最大流量 Maximum flow	20L/min
最大内泄漏量 Maximum internal leakage	150cc /min @210bar工作压力 150cc /min @ 210bar pressure rating
外露零件表面处理要求External component treatment	Zn/Fe - standard Zn/Ni
安装方向 Orientation	无限制 No restrictions
重量 Weight	0.18kg
适用油温范围 Oil Temperature Range	-20°C to 80°C
适用工作介质 Fluids	矿物油或具有润滑性的合成油液 Mineral - based orsynthetics with lubricating properties
工作介质粘度范围Viscosities	15 to 250 cSt
测试液压油型号 Oil testing condition	ISO VG 46 cSt
过滤要求 Filtration	NAS 8 ISO 4406 19/17/14(maximum filtration admitted)
安装力矩 Installation torque	34-36.7Nm
